Automatischer Edelstahl-Entlüfter/Schwimmer aus V4A

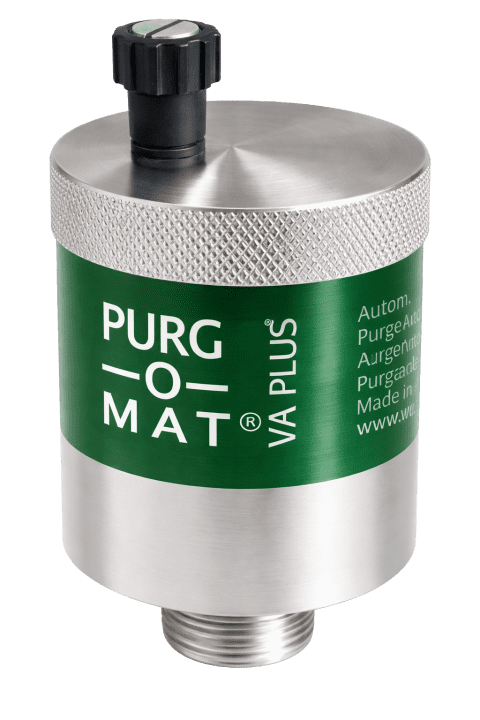

Der PURG-O-MAT® VA PLUS wurde speziell für Anwendungen entwickelt, bei denen eine gleichmäßige, kontrollierte Entlüftung im Bereich niedriger bis mittlerer Betriebsdrücke erforderlich ist. Die kompakte Bauform kombiniert mit hochwertigen Edelstahlkomponenten sorgt für hohe Betriebssicherheit und lange Lebensdauer.
Der PURG-O-MAT® VA PLUS arbeitet mit einem Edelstahl-Schwimmer mit optimierter Balance, der speziell auf eine gleichmäßige Entlüftung ausgelegt ist. Ein integriertes Tropfblech sorgt für eine zuverlässige Entleerung des Gehäuses und entlastet die Schwimmermechanik im Ruhezustand.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Automatischer Edelstahl-Schnellentlüfter |
| Funktionsprinzip | Schwimmergesteuerter Entlüfter mit optimiertem „balanced float“ |
| Einsatzart | Permanente automatische Entlüftung, statischer Einbau |
| Medium | Wasser / Wasser-Glykol-Gemische (max. 40 % Glykolanteil) |
| Gehäusematerial | Edelstahl 1.4571 (AISI 316Ti), lasergeschweißt |
| Schwimmermaterial | Edelstahl 1.4571, lasergeschweißt, „balanced float“ |
| Gehäusedeckel | Edelstahl 1.4404 |
| Ventildichtung | Viton® (FKM) |
| Dichtungen (gesamt) | Viton® |
| Lecksicherungskappe | Kunststoff Ryton® mit Schlitzschraube aus Edelstahl 1.4571 |
| Integriertes Tropfblech | Edelstahl 1.4571, lasergeschweißt (Vermeidung des Pipetten-Effekts) |
| Temperaturbereich | −15 °C bis +150 °C |
| Betriebsdruck (max.) | 10 bar (kurzzeitig) |
| Optimaler Arbeits-/ Entlüftungsdruck | ca. 2 bis max. 4 bar |
| Anschlussgewinde | G 3/8″ |
| Einbaulage | Statischer, senkrechter Einbau; Ventilauslass nach oben |
| Entlüftungsleistung | Geprüft nach DIN EN 60534-2-3 |
| Optionales Zubehör | Konzentrischer Dichtring G 3/8″ aus Edelstahl 1.4404 mit FKM (Viton®) |
| Einsatzempfehlung | In Kombination mit Mikroluftblasenabscheidern (z. B. NONAIR®) |
| Fertigung | Made in Germany |
| Artikelnummer | 10260 |
| Verfügbarkeit | In der Regel ab Lager |

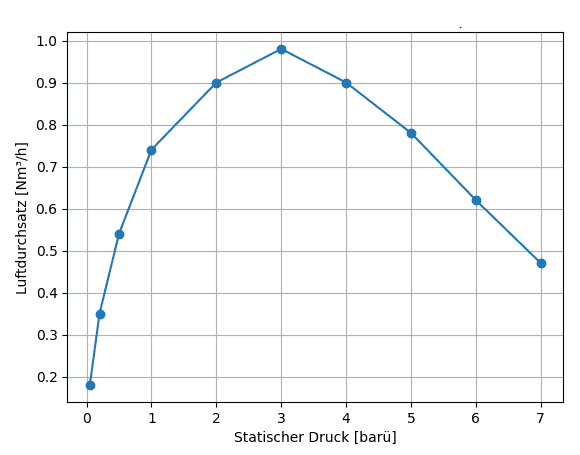

| Statischer Druck p₁ [barü] | Temperatur T [K] | Luftdurchsatz V [Nm³/h] | KV·Y [m³/h] |
|---|---|---|---|
| 0,05 | 287 | 0,18 | 0,03 |
| 0,20 | 287 | 0,35 | 0,03 |
| 0,50 | 288 | 0,54 | 0,02 |
| 1,0 | 288 | 0,74 | 0,02 |
| 2,0 | 288 | 0,90 | 0,01 |
| 3,0 | 288 | 0,98 | 0,01 |
| 4,0 | 288 | 0,90 | 0,01 |
| 5,0 | 288 | 0,78 | 0,01 |
| 6,0 | 288 | 0,62 | 0,00 |
| 7,0 | 288 | 0,47 | 0,00 |
Charakteristik:
Der konzentrische Dichtring sorgt für eine zusätzliche metallisch-elastische Abdichtung am Anschlussgewinde des Entlüfters und erhöht die Montage- und Betriebssicherheit, insbesondere bei häufigem Montagewechsel.
Merkmale:

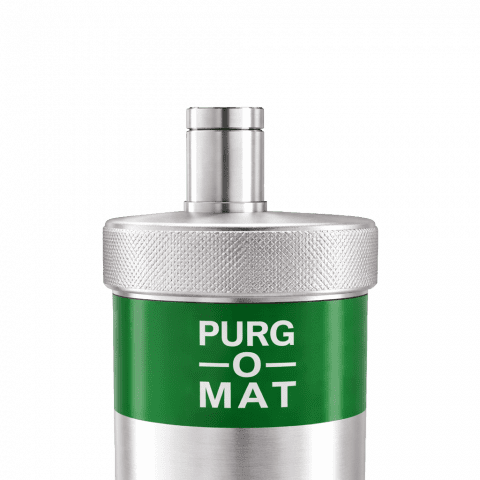

Die Ansaugsperre verhindert das Ansaugen von Luft in den Entlüfter bei Unterdruck oder während Abkühlphasen der Anlage. Sie erhöht die Betriebssicherheit insbesondere in Systemen mit wechselnden Druckverhältnissen..

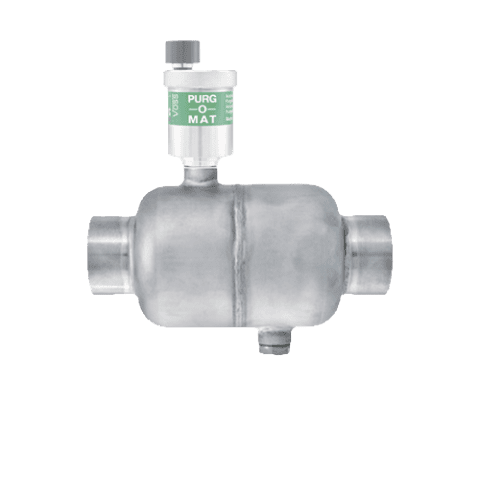

Der NONAIR® Mikroluftblasenabscheider entfernt feinste Luft- und Gasblasen aus zirkulierenden Medien, die von konventionellen Entlüftern allein nicht erfasst werden. In Kombination mit einem automatischen Entlüfter wird die Luft vollständig und dauerhaft aus dem System entfernt.
Merkmale:

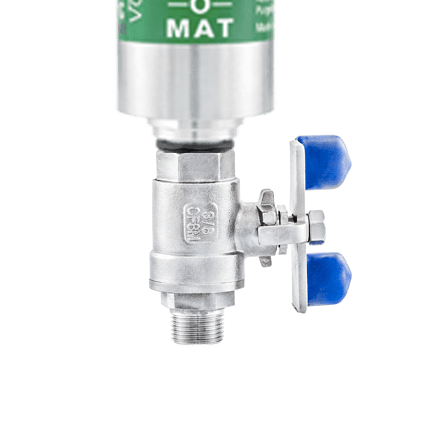

Der Einsatz eines Kugelhahns unterhalb des Entlüfters wird dringend empfohlen, um Wartungs-, Inspektions- oder Austauscharbeiten durchführen zu können, ohne die Anlage entleeren zu müssen. Dadurch lassen sich Servicearbeiten sicher, schnell und gezielt durchführen.
Merkmale:
